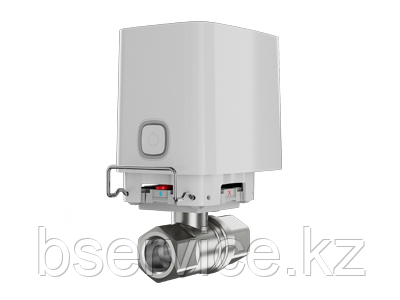

Кран перекрытия воды с дистанционным управлением Ajax WaterStop 1" (DN 25)

WaterStop Jeweller – умный кран перекрытия воды с дистанционным управлением. Работает как часть автоматизированной антипотоп-системы в составе системы Ajax. Управлять WaterStop можно из любой точки мира, где есть интернет: приложения Ajax позволяют проверить состояние и изменить положение крана в любой момент.

Ключевые возможности

• Сценарии автоматизации активируются по тревоге датчика протечки, расписанию и при смене режима охраны
• Профилактика от заклинивания. Настраивается с периодом до 1 недели
• Запорный кран Bonomi 1⁄2, 3⁄4 или 1" в комплекте
• До 3 лет работы от предустановленных батарей
• Удалённое управление и настройка в приложениях Ajax
• Управление перекрытием воды кнопкой на электроприводе и рычагом на запорном кране до 1100 м
• Дальность радиосвязи с хабом или ретранслятором радиосигнала при отсутствии преград
• Монтажные скобы для усложнённого несанкционированного демонтажа электропривода
• Опциональная работа от стороннего блока питания 9 В⎓, 2 А
• Подключение к системе по QR-коду
• Электропривод защищен от перегрева. Он может работать при температуре до 60°С в месте установки.

Элемент антипотоп–системы

WaterStop создан для дистанционного управления подачей воды на объекте. Устройство совмещает запорный кран в одной из трех вариаций и электропривод. Управлять WaterStop можно из любой точки мира, где есть интернет – приложения Ajax позволяют проверить состояние и изменить положение крана в любой момент.

По тревоге LeaksProtect или стороннего датчика протечки WaterStop автоматически перекроет воду за 5 секунд. Уведомление о тревоге и срабатывании сценария получат все пользователи системы. Кроме сценария по тревоге датчика протечки, инженер монтажа может настроить перекрытие воды по расписанию или при смене режима охраны.

Мощный электропривод и ручное управление

Электропривод WaterStop имеет максимальный крутящий момент 10 Н•м. Такая мощность позволяет закрыть заклиненный запорный кран, не сломав его. А в обычных условиях – перекрыть воду через 5 секунд после команды.

Управлять подачей воды можно не только через приложения и сценарии, но и вручную. Для этого на корпусе WaterStop предусмотрена кнопка, а на монтажной платформе запорного крана специальный рычаг. Это удобно, например, при замене электропривода или во время работы сантехника.

Статус крана можно увидеть в приложениях Ajax, определить по цвету логотипа Ajax на корпусе WaterStop или по положению рычага.

Стандартный тип запорного крана

Устройство комплектуется запорным краном Bonomi. Он подходит как для горячей, так и холодной воды. WaterStop представлен в трех версиях: с краном на 1⁄2, 3⁄4 или 1.

WaterStop совместим с запорными кранами, изготовленными по стандарту ISO 5211. Поэтому сантехник с лёгкостью может установить стандартизированный запорный кран, а после инженер монтажа добавить устройство в систему.

При переезде можно легко демонтировать WaterStop и установить на другой совместимый кран на новой локации. Электропривод снимается с запорного крана за несколько секунд – инструменты при этом не нужны.

Сценарии автоматизации

Сценарии позволяют уменьшить количество рутинных действий и автоматически перекрывать воду.
Сценарии можно использовать, чтобы управлять подачей воды:

• По тревоге – при тревоге датчика протечки LeaksProtect.
• По расписанию – когда нужно перекрывать воду в определённое время.
• При смене режима охраны – когда объект ставят на охрану или снимают с охраны.
• По нажатию выключателя LightSwitch – например, когда последний работник офиса выходит из помещения.
• По нажатию Button – для ручного отключения воды в случае аварии.
• По температуре – чтобы перекрыть воду в трубах отопления на зиму.

Защита от саботажа

WaterStop можно устанавливать в офисах, ресторанах, кафе и других общественных местах. Для защиты от несанкционированного демонтажа в комплекте есть альтернативная монтажная скоба. Эта скоба устанавливается вместо стандартной, чтобы помешать демонтажу электропривода. В отличие от стандартной скобы её невозможно достать без инструментов.

Когда электропривод снимают с запорного крана – срабатывает тампер. Хаб регулярно (с заданной частотой) проверяет состояние подключённых устройств и информирует о потере связи с любым из них. Уведомление о потере связи получают все пользователи и пульт охранной компании.

Продуманная конструкция

WaterStop – беспроводное устройство, которое работает от предустановленных батарей. При необходимости инженер монтажа может подключить сторонний блок питания 9 В⎓, 2 А.

Электропривод крепится на запорном кране в одном из четырёх положений. Корпус электропривода не нужно разбирать для монтажа, он фиксируется на кране монтажной скобой, без инструментов. Благодаря этому нет риска повредить электронику.

Удобная установка и подключение

WaterStop устанавливается двумя специалистами: сантехником и инженером монтажа. Поэтому мы позаботились, чтобы им обоим было удобно работать с продуктом.

Сантехник может установить стандартный совместимый запорный кран без инженера по монтажу. Ему нужно только знать габариты электроклапана. Инженер монтажа может прийти в другой день, установить электропривод и интегрировать его в систему безопасности Ajax.

Устройство подключается к системе безопасности Ajax менее чем за минуту. Достаточно открыть приложение Ajax, просканировать QR-код, добавить устройство в комнату и группу.

Технические характеристики:

Совместимость

Хабы:

• Hub Plus
• Hub 2 (2G)
• Hub 2 (4G)
• Hub 2 Plus
• Hub Hybrid (2G)
• Hub Hybrid (4G)

Ретрансляторы радиосигнала:

• ReX
• ReX 2

Дальность связи с хабом до 1100 м (при отсутствии преград)

Диапазон рабочих температур: от 0°C до +60°C

Допустимая влажность: до 95%

Класс защиты: IP56

Питание от батарей: 4 батареи CR123A (до 3 лет автономной работы)

Опциональное внешнее питание: 9 В⎓, 2 А (при подключении внешнего питания батареи становятся резервным источником питания)

Перекрытие воды электроприводом: вращающий момент до 10 Н•м

Скорость перекрытия воды: до 5 секунд (значение может увеличиваться из-за загрязнения запорного крана)

Диапазон температуры жидкостей, с которыми может работать запорный кран: от +5°С до +120°С

Рабочее давление: 40 бар

Материал запорного крана: латунь

Тип соединения и резьба запорного крана: 1" (25 мм)

Общие размеры: 104,5 × 159 × 70 мм

Размеры электропривода: 93 × 70 × 95 мм

Размеры запорного крана Bonomi 1": 90 × 41 мм

Общий вес: 1336 г

Вес электропривода: 536 г

Вес запорного крана Bonomi 1": 800 г

Цвет: белый

Комплектация:

1. WaterStop Jeweller.
2. Две монтажные скобы: стандартная (предустановлена) и альтернативная (антисаботажная).
3. Батареи CR123A (предустановлены) – 4 шт.
4. Краткая инструкция.
